ZX臥式自吸離心泵概述

ZX系列自吸泵是根據國內外有關技術資料經吸收、消化、改進后研制而成的節能泵類產品。該泵屬自吸式離心泵，它具有結構緊湊、操作方便、運行平穩、維護容易、效率高、壽命長，并有較強的自吸能力等優點。管路不需安裝底閥，工作前只需保證泵體內儲有定量引液即可。因此簡化了管路系統，又改善了勞動條件。
ZX臥式自吸離心泵應用范圍
1、自吸離心泵適用于城市環保、建筑、消防、化工、制藥、印染、釀造、電力、電鍍、造紙、設備冷卻等。
2、裝上搖臂式噴頭，又可將水沖到空中后，散成細小雨滴進行噴霧，是農場、苗圃、果園、茶園的良好機具。
3、適用于清水、海水及帶有酸、堿度的化工介質液體和帶有一般糊狀的漿料(介質粘度、含固量可達30%以下)。不同液體可采用不同材質。分別于HT200、ICR18NIGTI、OCR18NIG、OCR17Ni14M02、ICR18NI12M02TI。
4、可和任何型號、規格的壓濾機配套使用，將漿料送給壓濾機進行壓濾的最理想配套泵種。
ZX臥式自吸離心泵結構簡圖

序號	部件名稱	序號	部件名稱
1	進口接管	5	葉輪
2	進口單向閥	6	機械密封
3	出水接管	7	軸承座
4	泵體	8	泵軸

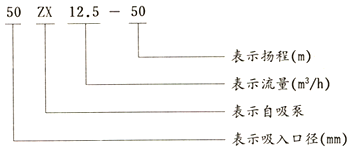

ZX臥式自吸離心泵型號意義 ZX臥式自吸離心泵性能參數表

型號	流量Q		揚程	吸程	轉速n(r/min)	自吸性能（min/5m）	功率（KW）
	(m3/h)	（L/S）					軸功率	電機功率
25ZX3.2-20	3.2	0.9	20	6.5	2900	1.9	0.46	0.75
25ZX3.2-32	3.2	0.9	32	6.5	2900	1.8	0.8	1.1
40ZX6.3-20	6.3	1.8	20	6.5	2900	1.9	0.87	11
40ZX10-40	10	2.8	40	6.5	2900	1.5	2.7	4
50ZX15-12	15	4.2	12	6.5	2900	2.4	1.1	1.5
50ZX18-20	18	5	20	6.5	2900	1.9	1.8	2.2
50ZX12.5-32	12.5	3.5	32	6.5	2900	1.5	2.1	3
50ZX20-30	20	5.6	30	6.5	2900	1.5	2.6	4
50ZX14-35	14	3.9	35	6.5	2900	1.5	2.7	4
50ZX10-40	10	2.8	40	6.5	2900	1.5	2.7	4
50ZX12.5-50	12.5	3.5	50	6.5	2900	1.4	4.3	5.5
50ZX15-60	15	4.2	60	6.5	2900	1.3	6.2	7.5
50ZX20-75	20	5.6	75	6.5	2900	1.3	9.8	11
65ZX30-15	30	8.3	15	6.5	2900	2	1.9	3
65ZX25-32	25	6.9	32	6	2900	1.5	4.4	5.5
80ZX35-13	35	9.7	13	6	2900	3.4	1.9	3
80ZX43-17	43	12	17	6	2900	1.8	3.1	4
80ZX40-22	40	11.1	22	6	2900	1.9	4.4	5.5
80ZX50-25	50	13.9	25	6	2900	1.5	5.2	7.5
80ZX50-32	50	13.9	32	6	2900	1.5	6.8	7.5
80ZX60-55	60	16.7	55	6	2900	1.5	15	18.5
80ZX60-70	60	16.7	70	6	2900	1.2	20.1	22
100ZX100-20	100	27.8	20	6	2900	1.8	7.8	11
100ZX100-40	100	27.8	40	6	2900	1.8	16.3	22
100ZX100-65	100	27.8	65	6	2900	1.8	27.7	30
100ZX70-75	70	19.4	75	6	2900	1.8	24.2	30
150ZX170-55	170	47.2	55	5	2900	1.8	39.2	45
150ZX170-65	170	47.2	65	5	2900	1.3	46.3	55
150ZX160-80	160	44.4	80	5	2900	1.2	53.6	55
200ZX400-32	400	111.1	32	5	1450	2	52.1	55
200ZX280-63	280	77.8	63	5	1450	1.5	73.9	90
200ZX350-65	350	97.2	65	5	1450	1.5	97.2	110
250ZX550-32	550	152.8	32	5	1450	2	72.3	75
250ZX400-50	400	111.1	50	5	1450	2	80	90
250ZX450-55	450	125	55	5	1450	2	102.1	110
250ZX400-75	400	111.1	75	5	1450	1.5	125.6	132
300ZX600-32	600	166.7	32	5	1450	2	79.2	90
300ZX500-50	500	138.9	50	5	1450	2	104.6	110
300ZX550-55	550	152.8	55	5	1450	2	117.6	132

ZX臥式自吸離心泵適應范圍
流 量：3.2～550m3/h
揚 程：12～80m電
機功率：0.75～132kw
口 徑：25～300mm
吸 程：5～6.5m
故障原因及解決方法

故障現象	原因分析	排除方法
ZX自吸離心泵不出水	1.泵殼內未加儲液或儲液不足 2.吸入管路漏氣 3.轉速太低 4.吸程太高或吸入管路過長 5.機械密封泄漏量過大 6.吸入管路氣體不能從出口排出	1.加足儲液 2.檢查并排除漏氣現象 3.調整轉速 4.降低吸程或縮短吸入管路 5.修復或更換 6.使之排出
ZX自吸離心泵雜音和振動較大	1.底腳不穩 2.泵軸彎曲 3.汽蝕現象 4.軸承磨損嚴重 5.進口管路內有雜物 6.泵與電動機兩者主軸不同心	1.加固 2.更換或校正 3.調整工況 4.更換 5.清除雜物 6.調整同軸度
ZX自吸離心泵出水量不足	1.葉輪流道與吸入管被堵塞 2.葉輪或葉輪密封磨損嚴重 3.功率不足或轉速太低	1.排除堵塞物 2.更換口環 3.加足功率、調至額定轉速
ZX自吸離心泵軸功率消耗過大	1.流量過大 2.轉速太高 3.泵軸彎曲或葉輪卡碰 4.泵內流道堵塞或被卡住	1.升高出口壓力 2.適當降低 3.更換或校正 4.排隊堵塞物
